EMF040 |
m² |

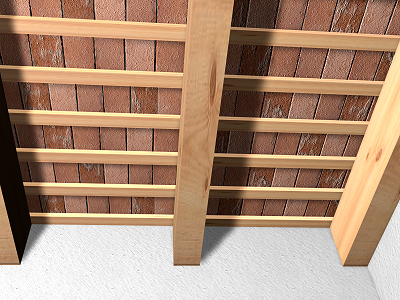

Laje de vigotas de madeira, travessas e tijolos cerâmicos colocados sobre a maior dimensão. |
3.272,11MT |
||
|

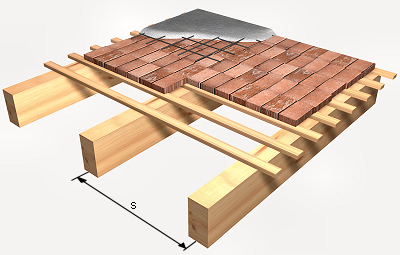

Laje tradicional com uma distância entre eixos de 50 cm, de vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, classe resistente C18, protecção da madeira com classe de penetração NP2, trabalhada em oficina, superfície entre vigotas composta de travessas de madeira tratada de 7x3 cm e tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior; e malha electrossoldada AR42 de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. |
|||||
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt50spa052b |
m |
Pranchão de madeira de pinho, de 20x7,2 cm. |
0,040 |
477,80 |
19,11 |
|
mt50spa101 |
kg |
Pregos de aço. |
0,045 |
67,37 |
3,03 |
|
mt50spa081a |
Ud |
Escora metálica telescópica, até 3 m de altura. |
0,013 |
692,86 |
9,01 |
|
mt07mee018ha |
m³ |
Madeira serrada de pinho silvestre (Pinus sylvestris) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina. |
0,075 |
16.719,90 |
1.253,99 |
|
mt07mee014g |
m³ |
Madeira serrada de pinho silvestre (Pinus sylvestris), acabamento polido, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina. |
0,009 |
19.153,48 |
172,38 |
|
mt05mte010a |
Ud |
Tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm, segundo NP EN 771-1. |
38,000 |
10,73 |
407,74 |
|
mt07aco020o |
Ud |
Separador homologado para malha electrossoldada. |
2,000 |
3,12 |
6,24 |
|
mt07ame020ddc |
m² |
Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL. |
1,100 |
58,51 |
64,36 |
|
mt10hes060fAEe |
m³ |
Betão leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1. |
0,142 |
6.374,14 |
905,13 |
|
mo048 |
h |
Oficial de 1ª montador de estrutura de madeira. |
0,453 |
85,85 |
38,89 |
|
mo095 |
h |
Ajudante de montador de estrutura de madeira. |
0,453 |
63,23 |
28,64 |
|
mo042 |
h |
Oficial de 1ª estruturista. |
1,246 |
85,85 |
106,97 |
|
mo089 |
h |
Ajudante de estruturista. |
1,246 |
63,23 |
78,78 |
|
mo113 |
h |
Operário não qualificado construção. |
0,173 |
57,92 |
10,02 |
|
mo112 |
h |
Operário especializado construção. |
0,173 |
59,12 |
10,23 |
|
% |
Meios auxiliares |
2,000 |
3.114,52 |
62,29 |
|
|
% |
Custos indirectos |
3,000 |
3.176,81 |
95,30 |
|
|
Custo de manutenção decenal: 490,82MT nos primeiros 10 anos. |
Total: |
3.272,11 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 771-1:2011 |
1.2.2012 |
1.2.2013 |
|
|
Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria |
(1) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
|
UNIDADE DE OBRA EMF040: LAJE DE VIGOTAS DE MADEIRA, TRAVESSAS E TIJOLOS CERÂMICOS COLOCADOS SOBRE A MAIOR DIMENSÃO. CARACTERÍSTICAS TÉCNICAS Execução de laje tradicional com uma separação entre eixos de 50 cm, composta por vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1; superfície entre vigotas composta de travessas de madeira tratada de 7 cm de tábua e 3 cm de espessura, sobre as que apoia um tabuleiro de tijolo cerâmico face à vista maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior; e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. Incluindo p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de travamento de vigotas e vigas perimetrais da laje e de aberturas. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. O conteúdo de humidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra. AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do director de fiscalização de obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Escoramento. União de vigotas em apoios e amarrações. Disposição de travessas cravadas às vigotas. Formação do tabuleiro de tijolo maciço. Colocação da malha electrossoldada. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Remoção de escoramento. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá correctamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de protecção. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
0,609 |
0,554 |
|
17 04 05 |
Ferro e aço. |
0,207 |
0,099 |
|
17 01 02 |
Tijolos. |
3,371 |
2,697 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
0,462 |
0,308 |
|
Resíduos gerados: |
4,649 |
3,657 |
|
|
17 02 03 |
Plástico. |
0,041 |
0,068 |
|
17 02 01 |
Madeira. |
0,652 |
0,593 |
|
Embalagens: |
0,693 |
0,661 |
|
|
Total resíduos: |
5,342 |
4,318 |
