Exportação: |
 |
|
EPF010 |
m² |
Laje alveolar pré-fabricada de betão pré-esforçado. |
1.955,05MT |
||
|
Laje alveolar de betão pré-esforçado para laje de altura 20 cm e 17 kN·m/m de momento flector resistente, apoiada directamente; enchimento de juntas entre placas e zonas de ligação com apoios de betão armado, realizados com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, e aço A400 NR, quantidade 4 kg/m²; altura livre de piso de até 3 m. Sem incluir repercussão de apoios ou pilares. |
|||||
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt07pha020cd1c |
m² |
Laje alveolar pré-fabricada de betão pré-esforçado de 20 cm de altura e 120 cm de largura, com junta lateral aberta superiormente, momento flector resistente de 17 kN·m por m de largura. Segundo EN 1168. |
1,000 |
1.312,92 |
1.312,92 |
|
mt07ala250b |
kg |

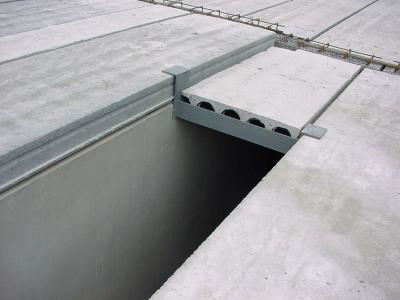

Aço laminado EN 10025 S275JR, em peça para apoio de placa pré-fabricada de betão em abertura de laje, composta por perfis laminados a quente das séries L, LD, T e chapa, trabalhado em oficina, acabamento galvanizado a quente. |
1,000 |
108,18 |
108,18 |
|
mt07aco040b |
kg |
Aço em varões nervurados, A400 NR, elaborado em oficina e colocado em obra, diâmetros vários. |
4,000 |
29,66 |
118,64 |
|
mt10haf020fAEc |
m³ |
Betão C25/30 (XC1(P); D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1. |
0,010 |
3.902,45 |
39,02 |
|
mq07gte010c |
h |
Autogrua de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho. |
0,161 |
1.628,39 |
262,17 |
|
mo041 |
h |
Oficial de 1ª montador de estrutura pré-fabricada de betão. |
0,186 |
64,68 |
12,03 |
|
mo084 |
h |
Ajudante de montador de estrutura pré-fabricada de betão. |
0,186 |
42,66 |
7,93 |
|
% |
Meios auxiliares |
2,000 |
1.860,89 |
37,22 |
|
|
% |
Custos indirectos |
3,000 |
1.898,11 |
56,94 |
|
|
Custo de manutenção decenal: 156,40MT nos primeiros 10 anos. |
Total: |
1.955,05 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 1168:2005+A2:2009 |
1.12.2009 |
1.12.2010 |
2+ |
|
Produtos prefabricados de betão - Lajes alveoladas |
|||
|
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
|
Produtos laminados a quente de aços de construção não ligados – Parte 1: Condições técnicas gerais de fornecimento |
(1) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação da conformidade
Caderno de encargos
|
UNIDADE DE OBRA EPF010: LAJE ALVEOLAR PRÉ-FABRICADA DE BETÃO PRÉ-ESFORÇADO. CARACTERÍSTICAS TÉCNICAS Fornecimento e colocação de placas alveolares de 20 cm de altura e de 100 a 120 cm de largura, com momento flector resistente de 17 kN·m/m, para execução de laje de altura 20 cm, com vão livre de piso de até 3 m, apoiada directamente sobre vigas altas ou muros de carga (não incluídos neste preço); enchimento de juntas entre placas e zonas de ligação com apoios, realizados com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, e aço A400 NR em zona de negativos, com uma quantidade aproximada de 4 kg/m². Inclusive p/p de cortes longitudinais paralelos às laterais das placas; cortes transversais oblíquos, furos e execução de aberturas, 1 kg/m² de peças de aço EN 10025 S275JR tipo Omega, em posição invertida, laminado a quente, com recobrimento galvanizado, e montagem através de grua. Sem incluir repercussão de apoios ou pilares. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que as condições dos elementos de apoio das placas em função da sua natureza, e se terá especial cuidado na sua implantação. AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do Director da Obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação da geometria da planta. Montagem das lajes. Ligação da laje com os seus apoios. Cortes, furos e aberturas. Colocação das armaduras com separadores homologados. Betonagem e compactação do betão. Cura do betão. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será monolítico e transmitirá correctamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
21,562 |
14,375 |
|
17 04 05 |
Ferro e aço. |
0,407 |
0,194 |
|
Resíduos gerados: |
21,969 |
14,568 |
|
|
17 02 03 |
Plástico. |
0,240 |
0,400 |
|
17 02 01 |
Madeira. |
2,804 |
2,549 |
|
Embalagens: |
3,044 |
2,949 |
|
|
Total resíduos: |
25,013 |
17,518 |
