CCJ010

Ud

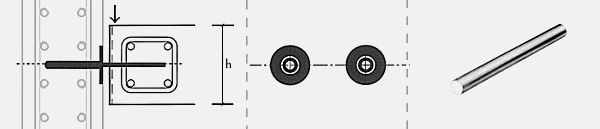

Sistema estrutural "Goujon-CRET" para transmissão de esforços transversos a muro de betão armado já construído, formando junta de dilatação.

1.269,68MT

Cavilha para transmissão de esforços em juntas de dilatação de elemento estrutural de betão C25/30 e altura 25 cm, a muro de betão armado já construído, sistema CRET "EDING APS" composto por cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável de alta resistência à corrosão e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", capaz de transmitir um esforço transverso majorado de 20 kN, considerando uma abertura de junta de 2 cm.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aap020a

Ud

Cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 segundo EN 10088-1 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm², que cumpre as normas EN ISO 3651-1 e EN ISO 6892-1.

1,000

649,90

649,90

mt07aap030e

Ud

Bainha de deslizamento unidireccional, CRET-J,"EDING APS", de 20 mm de diâmetro interior, de aço inoxidável classe 1.4301 segundo EN 10088-1, que cumpre as normas EN ISO 3651-1 e EN ISO 6892-1.

1,000

395,77

395,77

mt07aap045

Ud

Cartucho de resina para injecção, não retráctil, Evo V400 "EDING APS", de 400 ml.

0,200

487,63

97,53

mq06eim060

h

Aplicador manual para cartuchos de injecção de resinas, com acessório misturador.

0,301

62,07

18,68

mo041

h

Oficial de 1ª estruturista.

0,303

92,86

28,14

mo087

h

Ajudante de estruturista.

0,303

61,10

18,51

%

Meios auxiliares

2,000

1.208,53

24,17

%

Custos indirectos

3,000

1.232,70

36,98

Total:

1.269,68

UNIDADE DE OBRA CCJ010: SISTEMA ESTRUTURAL "GOUJON-CRET" PARA TRANSMISSÃO DE ESFORÇOS TRANSVERSOS A MURO DE BETÃO ARMADO JÁ CONSTRUÍDO, FORMANDO JUNTA DE DILATAÇÃO.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de cavilha para transmissão de esforços em juntas de dilatação de elemento estrutural de betão C25/30 e altura 25 cm, a muro de betão armado já construído, sistema CRET "EDING APS", composto por cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 segundo EN 10088-1 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm² e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", colocada com resina de injecção, não retráctil, no interior do furo previamente efectuado no muro, capaz de transmitir um esforço transverso majorado de 20 kN, considerando uma abertura de junta de 2 cm. Incluindo utilização de sistema de localização de armaduras para evitar o corte de varões durante a perfuração e limpeza dos mesmos.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,004

0,003

17 02 03

Plástico.

0,040

0,067

Total resíduos:

0,044

0,069
