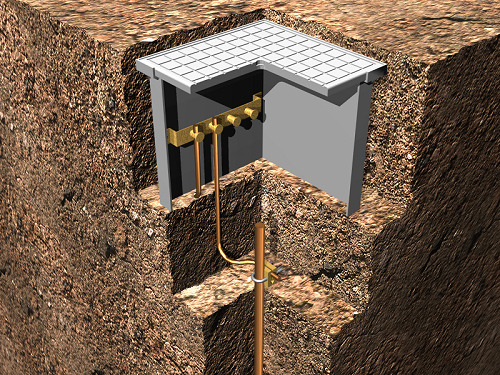

Tomada de terra independente
Método
"Dardo"
Comprimento do "dardo" (m)
2
img_ampliar img_oculmenu Exportação: Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel'   Abrir este conteúdo no 'Excel 2007 (Office Open XML)'

IEP020

Ud

Tomada de terra independente.



7.632,82MT

Tomada de terra independente de profundidade, método "dardo", com um eléctrodo de aço cobreado de 2 m de comprimento.



Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt35tte010b

Ud

Eléctrodo para rede de terra cobreado com 300 µm, fabricado em aço, de 15 mm de diâmetro e 2 m de comprimento.

1,000

918,90

918,90

mt35ttc010a

m

Condutor de cobre nu, de 25 mm².

0,250

66,36

16,59

mt35tta040

Ud

Conector tipo grampo para ligação de "dardo".

1,000

51,05

51,05

mt35tta010

Ud

Caixa de polipropileno para tomada de terra, de 300x300 mm, com tampa amovível.

1,000

3.777,69

3.777,69

mt35tta030

Ud

Ponte para comprovação de ligação à terra de la instalação eléctrica.

1,000

2.348,29

2.348,29

mt01art020a

Terra da própria escavação.

0,018

18,57

0,33

mt35tta060

Ud

Saco de 5 kg de sais minerais para a melhoria da condutividade de ligações à terra.

0,333

178,67

59,50

mt35www020

Ud

Material auxiliar para instalações de tomada de terra.

1,000

58,71

58,71

mq01ret020b

h

Retroescavadora sobre pneumáticos 75 CV.

0,003

863,29

2,59

mo001

h

Oficial de 1ª electricista.

0,288

66,79

19,24

mo093

h

Ajudante de electricista.

0,288

42,60

12,27

mo104

h

Operário não qualificado construção.

0,001

40,40

0,04



%

Meios auxiliares

2,000

7.265,20

145,30



%

Custos indirectos

3,000

7.410,50

222,32

Custo de manutenção decenal: 152,66MT nos primeiros 10 anos.



Total:

7.632,82




Caderno de encargos

UNIDADE DE OBRA IEP020: TOMADA DE TERRA INDEPENDENTE.


CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de tomada de terra independente de profundidade com método "dardo", composta por eléctrodo de 2 m de comprimento cravado no terreno, ligado a ponte para verificação, dentro de uma caixa de visita de polipropileno de 30x30 cm. Incluindo marcação, escavação para a caixa de visita, cravação do eléctrodo no terreno, colocação da caixa de visita, ligação do eléctrodo com a linha de ligação através de conector tipo grampo, enchimento com terras da própria escavação e aditivos para diminuir a resistividade do terreno e ligação à rede de terra através de ponte de verificação. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste artigo).


CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Verificar-se-á que a sua localização corresponde com a de Projecto.


DO EMPREITEIRO.

As instalações eléctricas de baixa tensão serão executadas por instaladores autorizados.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Marcação. Escavação. Cravação do eléctrodo. Colocação da caixa de visita. Ligação do eléctrodo com a linha de ligação. Enchimento da zona escavada. Ligação à rede de terra. Realização de ensaios.


CONDIÇÕES DE FINALIZAÇÃO.

Os contactos estarão devidamente protegidos para garantir uma contínua e correcta ligação.



ENSAIOS.

Ensaio de medida da resistência de um eléctrodo de terra.



CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.




Resíduos gerados

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

91,475

57,172

17 04 11

Cabos não abrangidos em 17 04 10.

0,002

0,001



Resíduos gerados:

91,476

57,173

15 01 01

Embalagens de papel e cartão.

0,017

0,022



Total resíduos:

91,493

57,195



Materiais reutilizados

Código LER

Materiais reutilizados

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

28,800

18,000
