IGA020

Ud

Ramal de introdução de gás.

15.080,41MT

Ramal de introdução de gás, D=2" (50 mm) de aço, de 8 m de comprimento, com válvula de corte de edifício alojada em nicho formada por válvula adufa de latão fundido.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08tan010gm

m

Tubo de aço preto, com soldadura longitudinal por resistência eléctrica, série M, de 2" DN 50 mm de diâmetro e 3,6 mm de espessura, segundo NP EN 10255, com o preço incrementado em 60% relativamente a acessórios e peças especiais.

8,000

813,92

6.511,36

mt37aar010c

Ud

Aro e tampa de ferro fundido dúctil de 50x50 cm, segundo Companhia Abastecedora.

1,000

3.737,69

3.737,69

mt37svc010o

Ud

Válvula adufa de latão fundido, para enroscar, de 2".

1,000

2.771,58

2.771,58

mt08tan320

Ud

Material auxiliar para montagem e fixação das tubagens de aço preto.

4,500

246,15

1.107,68

mo010

h

Oficial de 1ª instalador de gás.

2,541

132,73

337,27

mo109

h

Ajudante de instalador de gás.

2,541

96,39

244,93

mo020

h

Oficial de 1ª construção.

0,334

129,17

43,14

mo113

h

Operário não qualificado construção.

0,334

93,01

31,07

%

Custos directos complementares

2,000

14.784,72

295,69

Custo de manutenção decenal: 1.357,24MT nos primeiros 10 anos.

Total:

15.080,41

UNIDADE DE OBRA IGA020: RAMAL DE INTRODUÇÃO DE GÁS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Para evitar que se produza o fenómeno electroquímico da corrosão galvânica entre metais com diferente potencial, serão tomadas as seguintes medidas: evitar o contacto físico entre eles, isolar electricamente os metais com diferente potencial e evitar o contacto entre os elementos metálicos e o gesso.

CARACTERÍSTICAS TÉCNICAS

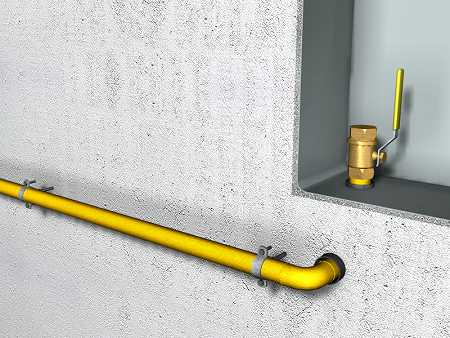

Fornecimento e instalação de ramal de introdução colocado superficialmente, de 8 m de comprimento, que une a caixa de corte geral com a válvula de corte de edifício, constituído por tubagem de diâmetro 2" (50 mm) de aço, fixada ao paramento, com as suas correspondentes juntas e peças especiais, colocadas através de soldadura eléctrica, com válvula de corte de edifício alojada em nicho situado na vedação ou no hall de entrada formada por válvula adufa de latão fundido, de diâmetro 2", que permitirá o corte total de abastecimento ao edifício e estará situada dentro do mesmo. Inclusive aro e tampa de ferro fundido dúctil, ferragens de pendurar, fechadura e fixação do aro na abertura previamente preparada para o seu alojamento. Totalmente montado, ligado e testado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes. O nicho será protegido contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

1,353

0,644

Resíduos gerados:

1,353

0,644

15 01 01

Embalagens de papel e cartão.

0,144

0,192

17 02 03

Plástico.

0,024

0,040

17 02 01

Madeira.

0,089

0,081

Embalagens:

0,257

0,313

Total resíduos:

1,610

0,957
