IPE030

Ud

Pára-raios com dispositivo ionizante "PDI".

501.428,11MT

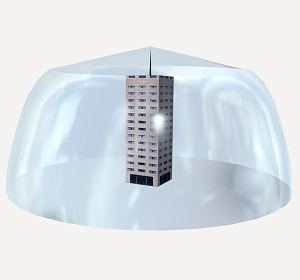

Fornecimento e instalação de sistema externo de protecção contra o raio, formado por pára-raios com dispositivo ionizante não radioactivo tipo "PDI", avanço de 15 µs e raio de protecção de 32 a 52 m segundo NP 4426, colocado em cobertura sobre mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento. Incluindo suportes, peças especiais, barra condutora de cobre estanhado, vias de faíscas, contador dos impactos de raio recebidos, tubo de protecção da baixada e tomada de terra com barra condutora de cobre estanhado.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt41pea010aaa

Ud

Pára-raios tipo "PDI" com dispositivo ionizante não radioactivo, avanço de 15 µs e raio de protecção de 32 a 52 m de 1 m de altura, segundo NP 4426.

1,000

109.822,00

109.822,00

mt41paa010a

Ud

Peça de adaptação cabeça-mastro e ensamblamento cabeça-mastro-condutor, de latão, para mastro de 1 1/2" e tubo interior com cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm.

1,000

4.985,67

4.985,67

mt41paa020a

Ud

Mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento, para fixação a parede ou estrutura.

1,000

17.449,84

17.449,84

mt41paa040a

Ud

Tripé de ancoragem para mastro, com placa base de 500x500x10 mm, de aço galvanizado a quente, de 1 m de comprimento, para fixar com parafusos à cobertura.

1,000

31.472,60

31.472,60

mt41pca010a

m

Barra condutora de cobre estanhado, nua, de 30x2 mm.

59,500

2.165,18

128.828,21

mt41paa056a

Ud

Suporte piramidal para condutor de 8 mm de diâmetro ou barra condutora de entre 30x2 mm e 30x3,5 mm de secção, para fixação do grampo a superfícies horizontais.

16,000

690,73

11.051,68

mt41paa050a

Ud

Grampo de aço inoxidável, para fixação de barra condutora de entre 30x2 mm e 30x3,5 mm de secção a parede.

20,000

1.558,58

31.171,60

mt41paa070a

Ud

Caminho de faíscas, para mastro de antena e ligação a chapa de cobre estanhado.

1,000

16.466,88

16.466,88

mt41paa080a

Ud

Caminho de faíscas, para união entre tomadas de terra.

1,000

15.284,66

15.284,66

mt41paa053a

Ud

Manguito de latão de 55x55 mm com placa intermédia, para união múltipla de cabos de cobre de 8 a 10 mm de diâmetro e barras condutoras de cobre estanhado de 30x2 mm.

2,000

2.063,34

4.126,68

mt41paa060a

Ud

Contador mecânico dos impactos de raio recebidos pelo sistema de protecção.

1,000

33.345,54

33.345,54

mt41paa052a

Ud

Manga seccionadora de latão, de 70x50x15 mm, com sistema de dobradiça, para união de barras condutoras de entre 30x2 mm e 30x3,5 mm de secção.

1,000

2.665,51

2.665,51

mt41pca020a

Ud

Tubo de aço galvanizado, de 2 m de comprimento, para a protecção da baixada da barra condutora.

1,000

3.621,92

3.621,92

mt35ata010a

Ud

Caixa de polipropileno para tomada de terra, de 250x250x250 mm, com tampa amovível.

3,000

8.372,91

25.118,73

mt35ata020a

Ud

Ponte para comprovação de ligação à terra de la instalação eléctrica.

2,000

6.349,43

12.698,86

mt35ate020a

Ud

Eléctrodo para rede de terra cobreado com 254 µm, fabricado em aço, de 14,3 mm de diâmetro e 2 m de comprimento.

2,000

2.873,62

5.747,24

mt41paa140a

Ud

Peça de latão, para união de eléctrodo de circuito de terra a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm.

2,000

1.093,66

2.187,32

mt35ate010a

Ud

Eléctrodo dinâmico para rede de terra, de 28 mm de diâmetro e 2,5 m de comprimento, de longa duração, com efeito condensador.

1,000

19.065,98

19.065,98

mt35ata030a

Ud

Embalagem de 5 kg de gel concentrado, ecológico e não corrosivo, para a preparação de 20 litros de melhorador da condutividade de ligação à terra.

2,000

6.340,57

12.681,14

mo007

h

Oficial de 1ª instalador de pára-raios.

22,210

100,05

2.222,11

mo106

h

Ajudante de instalador de pára-raios.

22,210

71,23

1.582,02

%

Custos directos complementares

2,000

491.596,19

9.831,92

Custo de manutenção decenal: 25.071,41MT nos primeiros 10 anos.

Total:

501.428,11

UNIDADE DE OBRA IPE030: PÁRA-RAIOS COM DISPOSITIVO IONIZANTE "PDI".

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de sistema externo de protecção contra o raio, formado por pára-raios com dispositivo ionizante não radioactivo tipo "PDI", avanço de 15 µs e raio de protecção de 32 a 52 m segundo NP 4426, colocado em cobertura sobre mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento. Incluindo suportes, peças especiais, barra condutora de cobre estanhado, vias de faíscas, contador dos impactos de raio recebidos, tubo de protecção da baixada e tomada de terra com barra condutora de cobre estanhado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Marcação. Colocação do mastro. Execução da tomada de terra. Montagem, ligação e verificação do seu correcto funcionamento.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Tipo

Peso (kg)

Volume (l)

17 04 01

Cobre, bronze e latão.

1,454

0,969

17 04 05

Ferro e aço.

0,181

0,086

Resíduos gerados:

1,635

1,056

15 01 01

Embalagens de papel e cartão.

0,999

1,332

17 02 03

Plástico.

0,444

0,740

Embalagens:

1,443

2,072

Total resíduos:

3,078

3,128
