QAB010

m²

Cobertura plana acessível, não ventilada, com pavimento fixo. Impermeabilização com lâminas asfálticas.

3.769,74MT

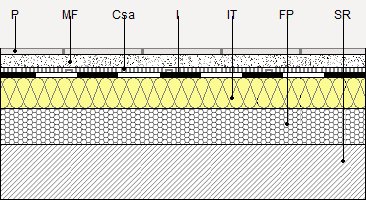

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado, composta de: formação de pendentes: argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm, acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura; isolamento térmico: painel rígido de lã mineral soldável, hidrofugada, de 50 mm de espessura; impermeabilização monocamada colada: membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, totalmente colada com maçarico; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); camada de protecção: ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 cinzento, sobre camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, enchimento de juntas com argamassa de juntas cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,76

14,28

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.608,39

460,84

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.151,11

41,51

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,33

1,21

mt08aaa010a

m³

Água.

0,016

59,25

0,95

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,130

610,50

79,37

mt08cem000n

kg

Cimento cinzento em sacos.

20,000

4,87

97,40

mt16lrc010fd

m²

Painel rígido de lã mineral soldável, hidrofugada, segundo EN 13162, revestido com betume asfáltico e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,3 m²°C/W, condutibilidade térmica 0,038 W/(m°C).

1,050

1.327,94

1.394,34

mt14lba010g

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,100

577,90

635,69

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

51,82

54,41

mt09mcr021g

kg

Cimento cola de presa normal, C1 segundo NP EN 12004, cor cinzento.

4,000

13,82

55,28

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, 8,00MT/m², capacidade de absorção de água 3%<=E<6%, grupo AII, segundo NP EN 14411, resistência ao deslizamento maior que 45 segundo ENV 12633.

1,050

565,43

593,70

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, 3,00MT/m.

0,400

212,04

84,82

mt09mcp020fv

kg

Argamassa de juntas cimentosa tipo CG2, segundo EN 13888, cor branca, para juntas de 2 a 15 mm, composto por cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas.

0,050

30,65

1,53

mq06hor010

h

Betoneira.

0,065

52,58

3,42

mo020

h

Oficial de 1ª construção.

0,111

98,39

10,92

mo113

h

Operário não qualificado construção.

0,901

70,26

63,30

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,148

98,39

14,56

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,148

73,13

10,82

mo054

h

Oficial de 1ª montador de isolamentos.

0,062

101,30

6,28

mo101

h

Ajudante de montador de isolamentos.

0,062

73,13

4,53

mo023

h

Oficial de 1ª ladrilhador.

0,494

98,39

48,60

mo061

h

Ajudante de ladrilhador.

0,247

73,13

18,06

%

Custos directos complementares

2,000

3.695,82

73,92

Custo de manutenção decenal: 1.244,01MT nos primeiros 10 anos.

Total:

3.769,74

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 14411:2012

1.7.2013

1.7.2014

Pavimentos e revestimentos cerâmicos — Definições, classificação, características, avaliação da conformidade e marcação

UNIDADE DE OBRA QAB010: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FIXO. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, hidrofugada, segundo EN 13162, revestido com betume asfáltico e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,3 m²°C/W, condutibilidade térmica 0,038 W/(m°C); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de pavimento e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,666

0,444

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,652

0,435

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,298

0,298

17 02 03

Plástico.

0,015

0,025

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,284

0,189

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,829

1,463

Resíduos gerados:

5,319

4,096

15 01 01

Embalagens de papel e cartão.

0,483

0,644

17 02 03

Plástico.

0,359

0,598

17 02 01

Madeira.

0,286

0,260

Embalagens:

1,128

1,502

Total resíduos:

6,447

5,598
