QAB022

m²

Cobertura plana acessível, não ventilada, com pavimento flutuante. Impermeabilização com lâminas de PVC.

3.587,10MT

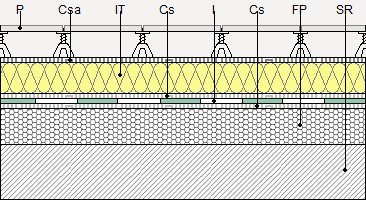

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo invertida, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento de 40x40 cm, apoiados sobre suportes reguláveis em altura, de 30 a 50 mm. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,77

14,31

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.617,00

461,70

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.158,87

41,59

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt08aaa010a

m³

Água.

0,008

59,36

0,47

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

611,64

39,76

mt08cem000n

kg

Cimento cinzento em sacos.

10,000

4,88

48,80

mt14gsa020dg

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

2,100

108,67

228,21

mt15dan010c

m²

Lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, segundo EN 13956.

1,050

594,38

624,10

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização nos extremos das lâminas de PVC-P e nos encontros com elementos verticais.

0,400

254,29

101,72

mt16pxa010ab

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

254,05

266,75

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

63,35

66,52

mt18acc030aa

Ud

Suporte regulável, de poliolefinas, com adição de carga mineral, de cor preto, com 750 kg de capacidade mecânica à compressão e base redonda plana, para alturas entre 30 e 50 mm; estabilidade térmica de -25°C até 110°C; imputrescível, com resistência ao envelhecimento e à intempérie.

7,500

95,91

719,33

mt18bho010b

m²

Ladrilho de cimento com acabamento em gravilha, de 40x40 cm.

1,050

737,49

774,36

mq06hor010

h

Betoneira.

0,032

52,69

1,69

mo020

h

Oficial de 1ª construção.

0,330

100,13

33,04

mo113

h

Operário não qualificado construção.

0,611

71,84

43,89

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,220

100,13

22,03

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,220

74,68

16,43

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

%

Custos directos complementares

2,000

3.516,76

70,34

Custo de manutenção decenal: 1.506,58MT nos primeiros 10 anos.

Total:

3.587,10

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extr udido (XPS) — Especificação

UNIDADE DE OBRA QAB022: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FLUTUANTE. IMPERMEABILIZAÇÃO COM LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo invertida, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento de 40x40 cm, apoiados sobre suportes reguláveis em altura, de 30 a 50 mm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

4,808

3,205

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 02 03

Plástico.

0,059

0,098

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,153

0,255

Resíduos gerados:

6,921

5,018

15 01 01

Embalagens de papel e cartão.

0,680

0,907

17 02 03

Plástico.

0,435

0,725

17 02 01

Madeira.

0,310

0,282

Embalagens:

1,425

1,913

Total resíduos:

8,346

6,931
