QAB311

m²

Cobertura plana acessível, não ventilada, com pavimento fixo, para utilização desportiva. Impermeabilização com lâminas de poliolefinas.

4.819,44MT

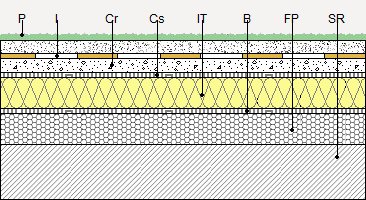

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; BARREIRA DE VAPOR: filme de polietileno; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,77

14,31

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.617,00

461,70

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.158,87

41,59

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt08aaa010a

m³

Água.

0,016

59,36

0,95

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,130

611,64

79,51

mt08cem000n

kg

Cimento cinzento em sacos.

20,000

4,88

97,60

mt15var010a

m²

Barreira de vapor de filme de polietileno de baixa densidade (LDPE), de 0,1 mm de espessura e 100 g/m² de massa superficial.

1,050

54,81

57,55

mt16pxa010ac

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

317,48

333,35

mt14gsa020bc

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,88 kN/m, uma resistência à tracção transversal de 1,49 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,050

47,08

49,43

mt09mor010e

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-10, confeccionada em obra com 320 kg/m³ de cimento e uma proporção em volume 1/4.

0,040

5.274,76

210,99

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, segundo NP EN 12004, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

4,000

27,70

110,80

mt15rev011a

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², segundo EN 13956.

1,100

1.001,34

1.101,47

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, segundo NP EN 12004, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

118,71

35,61

mt07ame020aoa

m²

Malha electrossoldada DQ30 50x50 mm, com arames longitudinais de 3 mm de diâmetro e arames transversais de 3,0 mm de diâmetro, aço A500 EL.

1,100

183,42

201,76

mt10haf020nonha

m³

Betão C25/30 (XC2(P); D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,100

3.945,46

394,55

mt47adc010a

kg

Argamassa epóxi bicomponente.

0,800

314,59

251,67

mt47adc020a

kg

Argamassa bicomponente à base de resinas acrílico-epóxi.

0,800

1.030,86

824,69

mt47adc030a

kg

Tinta bicomponente à base de resinas acrílico-epóxi.

0,200

1.114,68

222,94

mq06hor010

h

Betoneira.

0,065

52,69

3,42

mo020

h

Oficial de 1ª construção.

0,633

100,13

63,38

mo113

h

Operário não qualificado construção.

1,660

71,84

119,25

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,208

100,13

20,83

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,208

74,68

15,53

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

%

Custos directos complementares

2,000

4.724,94

94,50

Custo de manutenção decenal: 1.590,42MT nos primeiros 10 anos.

Total:

4.819,44

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extr udido (XPS) — Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

UNIDADE DE OBRA QAB311: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FIXO, PARA UTILIZAÇÃO DESPORTIVA. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Barreira de vapor: o material que a constitui deve ser o mesmo que o da camada de impermeabilização ou compatível com ela. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; BARREIRA DE VAPOR: filme de polietileno; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB CAMADA DE REFORÇO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²); CAMADA DE REFORÇO: argamassa de cimento CEM II/B-L 32,5 N tipo M-10 de 4 cm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

2,308

1,539

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,652

0,435

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,102

0,170

17 02 03

Plástico.

0,024

0,040

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,357

0,238

17 04 05

Ferro e aço.

0,098

0,047

08 01 11

Resíduos de tintas e vernizes contendo solventes orgânicos ou outras substâncias perigosas.

0,006

0,007

Resíduos gerados:

5,122

3,716

15 01 01

Embalagens de papel e cartão.

0,280

0,373

17 02 03

Plástico.

0,443

0,738

17 02 01

Madeira.

0,158

0,144

Embalagens:

0,881

1,255

Total resíduos:

6,003

4,972
