QAB312

m²

Cobertura plana acessível, não ventilada, com pavimento fixo, para utilização desportiva. Impermeabilização com lâminas de PVC.

4.058,66MT

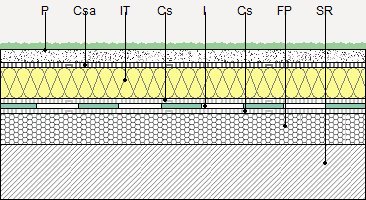

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo invertida, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, fixada em sobreposição e bordos através de soldadura termoplástica; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,77

14,31

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.617,00

461,70

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.158,87

41,59

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt08aaa010a

m³

Água.

0,008

59,36

0,47

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

611,64

39,76

mt08cem000n

kg

Cimento cinzento em sacos.

10,000

4,88

48,80

mt14gsa020dg

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 3,45 kN/m, uma resistência à tracção transversal de 3,45 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

2,100

108,67

228,21

mt15dan010c

m²

Lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, segundo EN 13956.

1,050

594,38

624,10

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização nos extremos das lâminas de PVC-P e nos encontros com elementos verticais.

0,400

254,29

101,72

mt16pxa010ab

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

254,05

266,75

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

63,35

66,52

mt07ame020aoa

m²

Malha electrossoldada DQ30 50x50 mm, com arames longitudinais de 3 mm de diâmetro e arames transversais de 3,0 mm de diâmetro, aço A500 EL.

1,100

183,42

201,76

mt10haf020nonha

m³

Betão C25/30 (XC2(P); D25; S2; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,100

3.945,46

394,55

mt47adc010a

kg

Argamassa epóxi bicomponente.

0,800

314,59

251,67

mt47adc020a

kg

Argamassa bicomponente à base de resinas acrílico-epóxi.

0,800

1.030,86

824,69

mt47adc030a

kg

Tinta bicomponente à base de resinas acrílico-epóxi.

0,200

1.114,68

222,94

mq06hor010

h

Betoneira.

0,038

52,69

2,00

mo020

h

Oficial de 1ª construção.

0,633

100,13

63,38

mo113

h

Operário não qualificado construção.

1,025

71,84

73,64

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,220

100,13

22,03

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,220

74,68

16,43

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

%

Custos directos complementares

2,000

3.979,08

79,58

Custo de manutenção decenal: 1.339,36MT nos primeiros 10 anos.

Total:

4.058,66

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extr udido (XPS) — Especificação

UNIDADE DE OBRA QAB312: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FIXO, PARA UTILIZAÇÃO DESPORTIVA. IMPERMEABILIZAÇÃO COM LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, não ventilada, com pavimento fixo, tipo invertida, pendente de 1% a 5%, para utilização desportiva. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P, (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, e com resistência à intempérie, fixada em sobreposição e bordos através de soldadura termoplástica; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (300 g/m²); ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: revestimento contínuo sintético, formado pela aplicação sucessiva de uma camada de argamassa epóxi bicomponente, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,80 kg/m²; duas camadas de argamassa bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g e rendimento aproximado de 0,4 kg/m² por camada; e uma camada de vedação com tinta bicomponente à base de resinas acrílico-epóxi, abrasão Taber a seco < 0,2 g, viscosidade > 40 poises e rendimento aproximado de 0,2 kg/m²; espalhadas à mão com rodo de borracha em camadas uniformes com uma espessura total aproximada de 1,0 mm, colocado sobre base de betão C25/30 (XC2(P); D25; S2; Cl 0,4) de 10 cm de espessura, armado com malha electrossoldada DQ30 50x50 mm de aço A500 EL.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,186

0,791

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 02 03

Plástico.

0,059

0,098

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,153

0,255

17 04 05

Ferro e aço.

0,098

0,047

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,060

0,040

08 01 11

Resíduos de tintas e vernizes contendo solventes orgânicos ou outras substâncias perigosas.

0,006

0,007

Resíduos gerados:

3,463

2,696

15 01 01

Embalagens de papel e cartão.

0,140

0,187

17 02 03

Plástico.

0,429

0,715

17 02 01

Madeira.

0,118

0,107

Embalagens:

0,687

1,009

Total resíduos:

4,150

3,705
