QAC010

m²

Cobertura plana acessível, ventilada, com pavimento fixo. Impermeabilização com lâminas asfálticas.

2.584,00MT

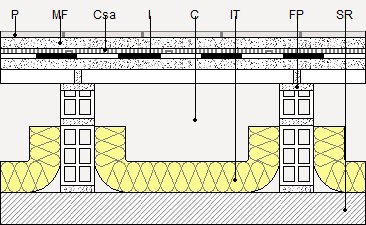

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP prévia aplicação de primário com emulsão asfáltica aniônica com cargas; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

6,000

4,77

28,62

mt08aaa010a

m³

Água.

0,020

59,36

1,19

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,139

611,64

85,02

mt08cem000n

kg

Cimento cinzento em sacos.

21,250

4,88

103,70

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt16lra040a

m²

Feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 2 m²°C/W, condutibilidade térmica 0,042 W/(m°C), Euroclasse F de reacção ao fogo segundo NP EN 13501-1.

1,200

490,99

589,19

mt04lvg020c

Ud

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3 cm, com topos rectos.

5,000

13,03

65,15

mt14lba010g

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,100

413,12

454,43

mt14iea020c

kg

Emulsão asfáltica aniônica com cargas.

0,300

132,87

39,86

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

63,35

66,52

mt09mcr021g

kg

Cimento cola de presa normal, C1, segundo NP EN 12004, cor cinzento.

4,000

13,85

55,40

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, 8,00MT/m², capacidade de absorção de água 3%<=E<6%, grupo AII, segundo NP EN 14411, resistência ao deslizamento maior que 45 segundo ENV 12633.

1,050

565,43

593,70

mt18acc050b

Ud

Cruzetas de PVC para separação entre 3 e 15 mm.

14,000

2,27

31,78

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, 3,00MT/m.

0,400

212,04

84,82

mt09mcp020fE

kg

Argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão, tipo CG2 W A, segundo EN 13888, cor branca, para juntas de 2 a 15 mm, à base de cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas, para enchimento de juntas de todo tipo de peças cerâmicas.

0,050

30,71

1,54

mq06hor010

h

Betoneira.

0,069

52,69

3,64

mo020

h

Oficial de 1ª construção.

0,954

100,13

95,52

mo113

h

Operário não qualificado construção.

1,785

71,84

128,23

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,147

100,13

14,72

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,147

74,68

10,98

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

mo023

h

Oficial de 1ª ladrilhador.

0,489

100,13

48,96

mo061

h

Ajudante de ladrilhador.

0,245

74,68

18,30

%

Custos directos complementares

2,000

2.533,33

50,67

Custo de manutenção decenal: 904,40MT nos primeiros 10 anos.

Total:

2.584,00

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 14411:2012

1.7.2013

1.7.2014

Pavimentos e revestimentos cerâmicos — Definições, classificação, características, avaliação da conformidade e marcação

UNIDADE DE OBRA QAC010: COBERTURA PLANA ACESSÍVEL, VENTILADA, COM PAVIMENTO FIXO. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP prévia aplicação de primário com emulsão asfáltica aniônica com cargas; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

2,940

2,352

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,697

0,465

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,446

0,297

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,132

0,220

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

4,349

3,479

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,329

0,329

17 02 03

Plástico.

0,015

0,025

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,284

0,189

Resíduos gerados:

9,192

7,357

15 01 01

Embalagens de papel e cartão.

0,501

0,668

17 02 03

Plástico.

0,234

0,390

17 02 01

Madeira.

0,499

0,454

15 01 04

Embalagens de metal.

0,016

0,027

Embalagens:

1,250

1,538

Total resíduos:

10,442

8,895
