QAC011

m²

Cobertura plana acessível, ventilada, com pavimento fixo. Impermeabilização com lâminas de poliolefinas.

3.209,07MT

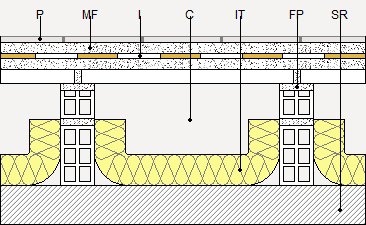

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

6,000

4,77

28,62

mt08aaa010a

m³

Água.

0,020

59,36

1,19

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,139

611,64

85,02

mt08cem000n

kg

Cimento cinzento em sacos.

21,250

4,88

103,70

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt16lra040a

m²

Feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 2 m²°C/W, condutibilidade térmica 0,042 W/(m°C), Euroclasse F de reacção ao fogo segundo NP EN 13501-1.

1,200

490,99

589,19

mt04lvg020c

Ud

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3 cm, com topos rectos.

5,000

13,03

65,15

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, segundo NP EN 12004, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

4,000

27,70

110,80

mt15rev011a

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², segundo EN 13956.

1,100

1.001,34

1.101,47

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, segundo NP EN 12004, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

118,71

35,61

mt09mcr021g

kg

Cimento cola de presa normal, C1, segundo NP EN 12004, cor cinzento.

4,000

13,85

55,40

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, 8,00MT/m², capacidade de absorção de água 3%<=E<6%, grupo AII, segundo NP EN 14411, resistência ao deslizamento maior que 45 segundo ENV 12633.

1,050

565,43

593,70

mt18acc050b

Ud

Cruzetas de PVC para separação entre 3 e 15 mm.

14,000

2,27

31,78

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, 3,00MT/m.

0,040

212,04

8,48

mt09mcp020fE

kg

Argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão, tipo CG2 W A, segundo EN 13888, cor branca, para juntas de 2 a 15 mm, à base de cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas, para enchimento de juntas de todo tipo de peças cerâmicas.

0,050

30,71

1,54

mq06hor010

h

Betoneira.

0,069

52,69

3,64

mo020

h

Oficial de 1ª construção.

0,954

100,13

95,52

mo113

h

Operário não qualificado construção.

1,785

71,84

128,23

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,159

100,13

15,92

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,159

74,68

11,87

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

mo023

h

Oficial de 1ª ladrilhador.

0,489

100,13

48,96

mo061

h

Ajudante de ladrilhador.

0,245

74,68

18,30

%

Custos directos complementares

2,000

3.146,15

62,92

Custo de manutenção decenal: 1.123,17MT nos primeiros 10 anos.

Total:

3.209,07

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

EN 14411:2012

1.7.2013

1.7.2014

Pavimentos e revestimentos cerâmicos — Definições, classificação, características, avaliação da conformidade e marcação

UNIDADE DE OBRA QAC011: COBERTURA PLANA ACESSÍVEL, VENTILADA, COM PAVIMENTO FIXO. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado. FORMAÇÃO DE PENDENTES: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 3 cm de espessura, acabamento afagado, sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento, confeccionada em obra, dosificação 1:6, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento, confeccionada em obra, dosificação 1:6; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: pavimento de ladrilhos cerâmicos de grés rústico, 20x20 cm colocados em camada fina com cimento cola de presa normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

2,940

2,352

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,697

0,465

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,446

0,297

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,132

0,220

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

4,323

3,458

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,581

0,387

17 02 03

Plástico.

0,013

0,022

Resíduos gerados:

9,132

7,201

15 01 01

Embalagens de papel e cartão.

0,487

0,649

17 02 03

Plástico.

0,215

0,358

17 02 01

Madeira.

0,491

0,446

Embalagens:

1,193

1,454

Total resíduos:

10,325

8,655
