QAD012

m²

Cobertura plana não acessível, não ventilada, auto-protegida, impermeabilização através de lâminas de PVC.

2.380,31MT

Cobertura plana não acessível, não ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%, composta por: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm, sobre laje de betão armado (não incluída neste preço); isolamento térmico: painel rígido de lã mineral soldável, de 50 mm de espessura; camada separadora sob impermeabilização: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; impermeabilização monocamada não colada: lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster, fixada em sobreposição e bordos através de soldadura termoplástica.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

3,56

14,24

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

1.911,79

191,18

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.253,11

42,53

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

75,64

0,76

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

4.665,88

186,64

mt16lra050r

m²

Painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C).

1,050

761,11

799,17

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

1,050

88,16

92,57

mt15bas400a

m²

Lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster, segundo EN 13956.

1,050

733,30

769,97

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais.

0,400

158,24

63,30

mo019

h

Oficial de 1ª construção.

0,459

88,45

40,60

mo111

h

Operário não qualificado construção.

0,459

55,87

25,64

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,195

88,45

17,25

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,195

58,18

11,35

mo053

h

Oficial de 1ª montador de isolamentos.

0,070

91,43

6,40

mo099

h

Ajudante de montador de isolamentos.

0,070

58,18

4,07

%

Meios auxiliares

2,000

2.265,67

45,31

%

Custos indirectos

3,000

2.310,98

69,33

Custo de manutenção decenal: 666,49MT nos primeiros 10 anos.

Total:

2.380,31

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização flexíveis - Membranas de plástico e de borracha para impermeabilização de coberturas - Definições e características Membranas de impermeabilização flexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização flexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características

UNIDADE DE OBRA QAD012: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AUTO-PROTEGIDA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

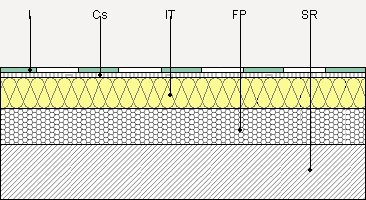

Formação de cobertura plana não acessível, não ventilada, auto-protegida, tipo convencional, pendente de 1% a 15%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa, sobre laje de betão armado (não incluído neste preço); ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C); CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC, tipo PVC-P(hs), de 1,5 mm de espessura, cor branca, com armadura de malha de fibra de poliéster, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
