QAD020

m²

Cobertura plana não acessível, não ventilada, com godo. Impermeabilização com lâminas asfálticas.

2.345,47MT

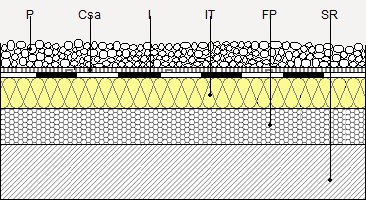

Cobertura plana não acessível, não ventilada, com godo, tipo convencional, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel de espuma de poliisocianurato soldável, de 40 mm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: Camada de seixos rolados lavados, com uma espessura média de 10 cm. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,77

14,31

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.617,00

461,70

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.158,87

41,59

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt08aaa010a

m³

Água.

0,008

59,36

0,47

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

611,64

39,76

mt08cem000n

kg

Cimento cinzento em sacos.

10,000

4,88

48,80

mt16pol020a

m²

Painel de espuma de poliisocianurato soldável, de 40 mm de espessura, resistência à compressão 175 kPa, resistência térmica 1,4 m²°C/W, condutibilidade térmica 0,028 W/(m°C), protegido superiormente com véu de vidro com acabamento asfáltico e inferiormente com véu de vidro, Euroclasse B-s2, d0 de reacção ao fogo segundo NP EN 13501-1.

1,050

888,72

933,16

mt14lba010g

m²

Membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida. Segundo EN 13707.

1,100

413,12

454,43

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,63 kN/m, uma resistência à tracção transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

63,35

66,52

mt01arc010

t

Seixos rolados lavados, de granulometria compreendida entre 16 e 32 mm.

0,180

721,39

129,85

mq06hor010

h

Betoneira.

0,032

52,69

1,69

mo020

h

Oficial de 1ª construção.

0,202

100,13

20,23

mo113

h

Operário não qualificado construção.

0,685

71,84

49,21

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,147

100,13

14,72

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,147

74,68

10,98

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

%

Custos directos complementares

2,000

2.299,48

45,99

Custo de manutenção decenal: 586,37MT nos primeiros 10 anos.

Total:

2.345,47

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA QAD020: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, COM GODO. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, não ventilada, com godo, tipo convencional, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel de espuma de poliisocianurato soldável, de 40 mm de espessura; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastómero SBS, LBM(SBS)-40-FP, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); CAMADA DE PROTECÇÃO: Camada de seixos rolados lavados, com uma espessura média de 10 cm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada de godo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,456

0,304

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

1,063

0,709

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,308

0,308

17 02 03

Plástico.

0,015

0,025

Resíduos gerados:

3,417

2,587

15 01 01

Embalagens de papel e cartão.

0,140

0,187

17 02 03

Plástico.

0,316

0,527

17 02 01

Madeira.

0,118

0,107

Embalagens:

0,574

0,821

Total resíduos:

3,991

3,408
