QAD031

m²

Cobertura plana não acessível, não ventilada, ajardinada. Impermeabilização com lâminas de poliolefinas.

2.730,80MT

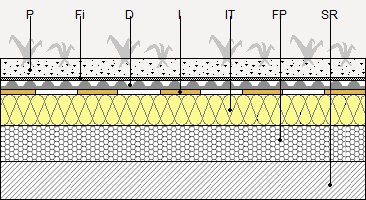

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura. O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, para utilização em alvenaria protegida (peça P), densidade 746 kg/m³, segundo NP EN 771-1.

3,000

4,77

14,31

mt01arl030aa

m³

Argila expandida, fornecida em sacos, segundo NP EN 13055-1.

0,100

4.617,00

461,70

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

4.158,87

41,59

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

121,56

1,22

mt08aaa010a

m³

Água.

0,008

59,36

0,47

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

611,64

39,76

mt08cem000n

kg

Cimento cinzento em sacos.

10,000

4,88

48,80

mt16pxa010ac

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo segundo NP EN 13501-1, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

317,48

333,35

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, segundo NP EN 12004, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

4,000

27,70

110,80

mt15rev011a

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², segundo EN 13956.

1,100

1.001,34

1.101,47

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, segundo NP EN 12004, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

118,71

35,61

mt14gdc010q

m²

Lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado, resistência à compressão 150 kN/m² segundo EN ISO 604 e capacidade de drenagem 4,6 l/(s·m).

1,050

286,86

301,20

mt01arj020

m³

Terra vegetal para plantação.

0,250

280,67

70,17

mq06hor010

h

Betoneira.

0,032

52,69

1,69

mo020

h

Oficial de 1ª construção.

0,110

100,13

11,01

mo113

h

Operário não qualificado construção.

0,501

71,84

35,99

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,183

100,13

18,32

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,183

74,68

13,67

mo054

h

Oficial de 1ª montador de isolamentos.

0,061

102,94

6,28

mo101

h

Ajudante de montador de isolamentos.

0,061

74,68

4,56

mo040

h

Oficial de 1ª jardineiro.

0,147

100,13

14,72

mo115

h

Operário jardineiro.

0,147

71,84

10,56

%

Custos directos complementares

2,000

2.677,25

53,55

Custo de manutenção decenal: 2.266,56MT nos primeiros 10 anos.

Total:

2.730,80

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

Especificações para unidades de alvenaria — Parte 1: Tijolos cerâmicos para alvenaria

EN 13055-1:2002

1.3.2003

1.6.2004

Agregados leves — Parte 1: Agregados leves para betão, argamassas e caldas de injeção

EN 13055-1:2002/A C:2004

1.1.2010

1.1.2010

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados em poliestireno expandido (EPS) — Especificação

EN 13164:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de espuma de poliestireno extr udido (XPS) — Especificação

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Colas para ladrilhos — Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2012

1.10.2013

1.10.2013

Membranas de impermeabilização f lexíveis — Membranas de plástico e de borracha para impermeabilização de coberturas — Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de coberturas Definições e características Membranas de impermeabilização f lexíveis Membranas de plástico e de borracha para impermeabilização de cober turas Definições e características

UNIDADE DE OBRA QAD031: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AJARDINADA. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, pendente de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de remates nos encontros com paramentos e drenagens.

Código LER

Tipo

Peso (kg)

Volume (l)

17 01 02

Tijolos.

1,470

1,176

01 04 09

Areias e argilas.

0,105

0,066

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,456

0,304

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,326

0,217

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,096

0,160

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,297

0,198

17 02 03

Plástico.

0,013

0,022

17 05 04

Solos e rochas não abrangidos em 17 05 03.

1,538

0,961

Resíduos gerados:

4,301

3,104

15 01 01

Embalagens de papel e cartão.

0,140

0,187

17 02 03

Plástico.

0,322

0,537

17 02 01

Madeira.

0,118

0,107

Embalagens:

0,580

0,831

Total resíduos:

4,881

3,934
