EHL020

m²

Laje maciça e pilares.

2.230,60MT

Estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, volume total de betão 0,267 m³/m², e aço A400 NR, com uma quantidade total de 26 kg/m²; laje maciça, horizontal, de altura 24 cm, com montagem e desmontagem de sistema de cofragem contínuo, com acabamento para revestir, formado por superfície cofrante de painéis de madeira tratada, reforçados com varetas e perfis, estrutura suporte horizontal de travessas metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas; pilares com altura livre de até 3 m e 30x30 cm de secção média.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07aco020b

Ud

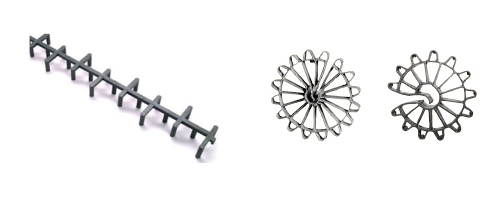

Separador homologado para pilares.

0,500

2,23

1,12

mt08eup010a

m²

Chapa metálica de 50x50 cm, para cofragem de pilares de betão armado de secção rectangular ou quadrada, de até 3 m de altura, inclusive p/p de acessórios de montagem.

0,007

1.743,71

12,21

mt08eft030a

m²

Painel de madeira tratada, de 22 mm de espessura, reforçado com varões e perfis.

0,044

1.362,27

59,94

mt08eva030

m²

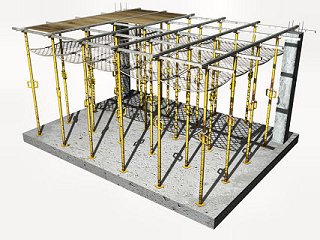

Estrutura suporte para cofragem recuperável, composta de: travessas metálicas e acessórios de montagem.

0,007

3.087,82

21,61

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,029

923,87

26,79

mt08cim030b

m³

Madeira de pinho.

0,003

8.651,70

25,96

mt08var060

kg

Pregos de aço de 20x100 mm.

0,040

254,29

10,17

mt08dba010b

l

Agente desmoldante, à base de óleos especiais, emulsionante em água para cofragens metálicas, fenólicas ou de madeira.

0,041

71,89

2,95

mt07aco020i

Ud

Separador homologado para lajes maciças.

3,000

3,12

9,36

mt07aco040e

kg

Aço em varões nervurados, A400 NR, fornecido em obra em varões sem elaborar, diâmetros vários.

27,300

24,18

660,11

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,329

39,96

13,15

mt10haf020ngngc

m³

Betão C25/30 (XC1(P) D12; S3; Cl 0,4), fabricado em central, segundo NP EN 206-1.

0,280

3.925,82

1.099,23

mt08cur020a

l

Agente filmógeno para cura de betões e argamassas.

0,150

70,47

10,57

mo044

h

Oficial de 1ª cofrador.

0,842

90,15

75,91

mo091

h

Ajudante de cofrador.

0,866

66,40

57,50

mo043

h

Oficial de 1ª armador de ferro.

0,456

90,15

41,11

mo090

h

Ajudante de armador de ferro.

0,434

66,40

28,82

mo045

h

Oficial de 1ª estruturista, em trabalhos de betonagem.

0,084

90,15

7,57

mo092

h

Ajudante de estruturista, em trabalhos de betonagem.

0,343

66,40

22,78

%

Custos directos complementares

2,000

2.186,86

43,74

Custo de manutenção decenal: 111,53MT nos primeiros 10 anos.

Total:

2.230,60

UNIDADE DE OBRA EHL020: LAJE MACIÇA E PILARES.

CARACTERÍSTICAS TÉCNICAS

Formação de estrutura de betão armado, realizada com betão C25/30 (XC1(P); D12; S3; Cl 0,4) fabricado em central, e betonagem com grua, com um volume total de betão em laje e pilares de 0,267 m³/m², e aço A400 NR, com uma quantidade total de 26 kg/m², composta dos seguintes elementos: LAJE MACIÇA: horizontal, altura 24 cm, com montagem e desmontagem de sistema de cofragem contínuo, com acabamento para revestir, formado por: superfície cofrante de painéis de madeira tratada, reforçados com varetas e perfis, amortizáveis em 25 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, inclusive p/p de reforço de aberturas e vigas de bordadura e aberturas, elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e montagem no lugar definitivo da sua colocação, e agente filmógeno para cura de betões e argamassas; PILARES: com altura livre de até 3 m e 30x30 cm de secção média, inclusive p/p de elaboração da armadura (corte, dobragem e moldagem de elementos) no estaleiro da obra e montagem no lugar definitivo da sua colocação, montagem e desmontagem do sistema de cofragem de chapas metálicas reutilizáveis, e cura do betão.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m².

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

1,884

0,897

17 02 01

Madeira.

0,702

0,638

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,003

0,002

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,987

1,325

Resíduos gerados:

4,576

2,862

15 01 04

Embalagens de metal.

0,002

0,003

Total resíduos:

4,578

2,865
