Exportação: |
 |
|
EMF020 |
m² |

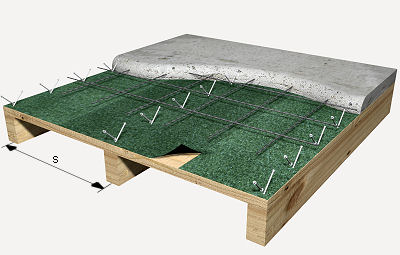

Laje de vigotas de madeira e painel de madeira. |
2.165,82MT |
||
|
Laje tradicional com uma separação entre eixos de 60 cm, de vigotas de madeira serrada de pinho silvestre (Pinus Sylvestris L.), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, classe resistente C-18, protecção da madeira com classe de penetração P2, trabalhada em oficina, e painel estrutural de madeira, de 30 mm de espessura, aço A400 NR, quantidade 1,1 kg/m², em camada de compressão de 4 cm de espessura de betão C25/30 (XC1(P); D12; S3; Cl 0,4) preparado em obra, e betonagem com meios manuais. |
|||||
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt50spa050k |
m³ |
Pranchão de madeira de pinho, dimensões 20x7,2 cm. |
0,002 |
17.217,18 |
34,43 |
|
mt50spa101 |
kg |
Pregos de aço. |
0,030 |
64,92 |
1,95 |
|
mt50spa081a |
Ud |

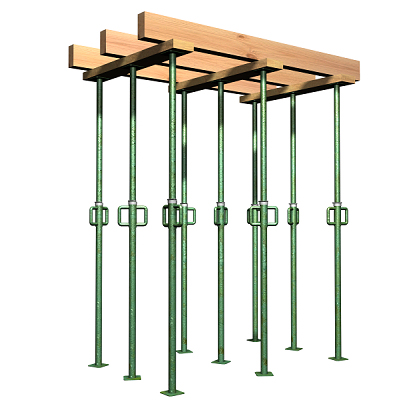

Escora metálica telescópica, até 3 m de altura. |
0,040 |
754,74 |
30,19 |
|
mt07mee018ha |
m³ |
Madeira serrada de pinho silvestre (Pinus Sylvestris L.) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C-18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração P2 (3 mm nas faces laterais do alburno e 40 mm no sentido axial) segundo EN 351-1, trabalhada em oficina. |
0,063 |
17.630,55 |
1.110,72 |
|
mt08eff020a |
m² |
Painel estrutural de madeira para uso em ambiente seco, de 2400x900 mm e 30 mm de espessura, com ligação macho-fêmea nos quatro cantos, segundo NP EN 312. |
1,050 |
392,46 |
412,08 |
|
mt07aco020o |
Ud |
Separador homologado para malha electrossoldada. |
2,000 |
3,29 |
6,58 |
|
mt07aco040b |
kg |
Aço em varões nervurados, A400 NR, elaborado em oficina e colocado em obra, diâmetros vários. |
1,100 |
35,04 |
38,54 |
|
mt08aaa010a |
m³ |
Água. |
0,010 |
43,98 |
0,44 |
|
mt01arg000 |
t |
Areia crivada para betões preparados em obra. |
0,032 |
283,27 |
9,06 |
|
mt01arg001b |
t |
Inerte grosso homogeneizado, de tamanho máximo 12 mm, para betões preparados em obra. |
0,038 |
568,81 |
21,61 |
|
mt08cem000 |
kg |
Cimento em sacos, para betão preparado em obra. |
13,860 |
5,35 |
74,15 |
|
mo044 |
h |
Oficial de 1ª montador de estrutura de madeira. |
0,570 |
92,86 |
52,93 |
|
mo087 |
h |
Ajudante de montador de estrutura de madeira. |
0,570 |
61,10 |
34,83 |
|
mo041 |
h |
Oficial de 1ª estruturista. |
1,466 |
92,86 |
136,13 |
|
mo084 |
h |
Ajudante de estruturista. |
1,466 |
61,10 |
89,57 |
|
mo105 |
h |
Operário não qualificado construção. |
0,072 |
55,87 |
4,02 |
|
mo104 |
h |
Operário especializado construção. |
0,075 |
57,03 |
4,28 |
|
% |
Meios auxiliares |
2,000 |
2.061,51 |
41,23 |
|
|
% |
Custos indirectos |
3,000 |
2.102,74 |
63,08 |
|
|
Custo de manutenção decenal: 324,87MT nos primeiros 10 anos. |
Total: |
2.165,82 |
|||
Caderno de encargos
|
UNIDADE DE OBRA EMF020: LAJE DE VIGOTAS DE MADEIRA E PAINEL DE MADEIRA. CARACTERÍSTICAS TÉCNICAS Execução de laje tradicional com uma separação entre eixos de 60 cm, composta por vigotas de madeira serrada de pinho silvestre (Pinus Sylvestris L.), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C-18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração P2 (3 mm nas faces laterais do alburno e 40 mm no sentido axial) segundo EN 351-1; cofragem de painel estrutural de madeira, de 30 mm de espessura; aço A400 NR, quantidade 1,1 kg/m², em camada de compressão de 4 cm de espessura de betão C25/30 (XC1(P); D12; S3; Cl 0,4) preparado em obra, e betonagem com meios manuais. Inclusive p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de atadura de vigotas, vigas de bordadura e aberturas. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. O conteúdo de humidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra. AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do Director da Obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Montagem da cofragem. Escoramento. União de vigotas em apoios e amarrações. Colocação de um travejamento de longarinas de madeira, samblados nos cruzamentos das vigotas. Nivelamento. Apoio e fixação de painéis macho-fêmea. Colocação de armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Remoção de escoramento. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá correctamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de protecção. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
23,358 |
21,235 |
|
17 04 05 |
Ferro e aço. |
0,475 |
0,226 |
|
01 04 08 |
Gravilhas e fragmentos de rocha não abrangidos 01 04 07. |
0,815 |
0,543 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
0,416 |
0,277 |
|
Resíduos gerados: |
25,064 |
22,281 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,194 |
0,259 |
|
17 02 03 |
Plástico. |
0,045 |
0,075 |
|
17 02 01 |
Madeira. |
0,055 |
0,050 |
|
Embalagens: |
0,294 |
0,384 |
|
|
Total resíduos: |
25,358 |
22,665 |
