EMF030 |
m² |

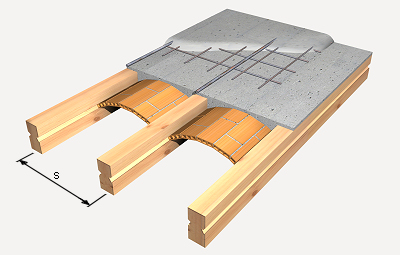

Laje de vigotas de madeira, com abobadilhas em arco. |
3.674,89MT |
||
|
Laje tradicional com uma separação entre eixos de 50 cm, de vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, classe resistente C18, protecção da madeira com classe de penetração NP2, trabalhada em oficina, com abobadilha em arco entre vigotas; aço A400 NR, quantidade 1,1 kg/m², e malha electrossoldada AR42 de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. |
|||||
|
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
|
mt50spa052b |
m |
Pranchão de madeira de pinho, de 20x7,2 cm. |
0,040 |
477,80 |
19,11 |
|
mt50spa101 |
kg |
Pregos de aço. |
0,045 |
67,37 |
3,03 |
|
mt50spa081a |
Ud |

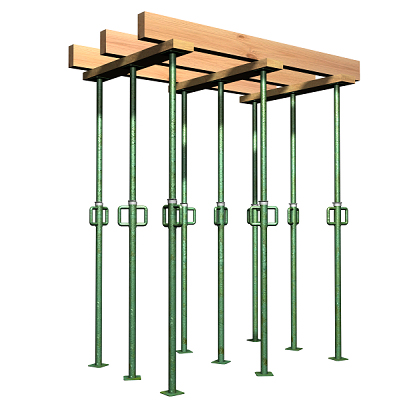

Escora metálica telescópica, até 3 m de altura. |
0,013 |
692,86 |
9,01 |
|
mt07www010 |
m² |
Abobadilha em arco de tijolo furado simples. |
1,000 |
868,46 |
868,46 |
|
mt07mee018ha |
m³ |
Madeira serrada de pinho silvestre (Pinus sylvestris) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina. |
0,075 |
16.719,90 |
1.253,99 |
|
mt07aco020o |
Ud |
Separador homologado para malha electrossoldada. |
2,000 |
3,12 |
6,24 |
|
mt07aco040b |
kg |
Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, diâmetros vários. |
1,100 |
31,63 |
34,79 |
|
mt07ame020ddc |
m² |
Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL. |
1,100 |
58,51 |
64,36 |
|
mt10hes060fAEe |
m³ |
Betão leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1. |
0,142 |
6.374,14 |
905,13 |
|
mo048 |
h |
Oficial de 1ª montador de estrutura de madeira. |
0,469 |
85,85 |
40,26 |
|
mo095 |
h |
Ajudante de montador de estrutura de madeira. |
0,469 |
63,23 |
29,65 |
|
mo042 |
h |
Oficial de 1ª estruturista. |
1,609 |
85,85 |
138,13 |
|
mo089 |
h |
Ajudante de estruturista. |
1,609 |
63,23 |
101,74 |
|
mo113 |
h |
Operário não qualificado construção. |
0,205 |
57,92 |
11,87 |
|
mo112 |
h |
Operário especializado construção. |
0,205 |
59,12 |
12,12 |
|
% |
Meios auxiliares |
2,000 |
3.497,89 |
69,96 |
|
|
% |
Custos indirectos |
3,000 |
3.567,85 |
107,04 |
|
|
Custo de manutenção decenal: 551,23MT nos primeiros 10 anos. |
Total: |
3.674,89 |
|||
Caderno de encargos
|
UNIDADE DE OBRA EMF030: LAJE DE VIGOTAS DE MADEIRA, COM ABOBADILHAS EM ARCO. CARACTERÍSTICAS TÉCNICAS Execução de laje tradicional com uma separação entre eixos de 50 cm, composta por vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1; abobadilha de tijolo cerâmico em arco simples entre vigotas; aço A400 NR, quantidade 1,1 kg/m², e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. Incluindo p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de atadura de vigotas, vigas de bordadura e aberturas. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. O conteúdo de humidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra. AMBIENTAIS. Serão suspensos os trabalhos de betonagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a betonagem ou posterior período de presa, não podendo começar a betonagem dos diferentes elementos sem a autorização por escrito do director de fiscalização de obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Escoramento. União de vigotas em apoios e amarrações. Disposição de ripas fixas às vigotas constituindo as arestas de apoio das abobadilhas. Colocação das abobadilhas em arco. Colocação de armaduras com separadores homologados. Betonagem e compactação do betão. Nivelamento da camada de compressão. Cura do betão. Remoção de escoramento. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá correctamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de protecção. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
0,579 |
0,526 |
|
17 04 05 |
Ferro e aço. |
0,251 |
0,120 |
|
17 01 02 |
Tijolos. |
2,156 |
1,725 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
0,462 |
0,308 |
|
Resíduos gerados: |
3,448 |
2,679 |
|
|
17 02 03 |
Plástico. |
0,063 |
0,105 |
|
17 02 01 |
Madeira. |
1,083 |
0,985 |
|
Embalagens: |
1,146 |
1,090 |
|
|
Total resíduos: |
4,594 |
3,768 |
