ZTB020

Ud

Substituição de caldeira de aquecimento por caldeira de biomassa "HERZ", para a combustão de pellets.

3.097.657,32MT

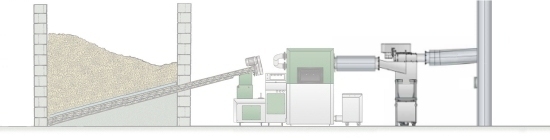

Reabilitação energética de edifício através da substituição da caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com sistema de alimentação de pellets, para caldeira de biomassa série Biomatic BioControl, composto por extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", 1 m de alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U" e conduta para a evacuação dos produtos da combustão, que liga a caldeira com a chaminé existente; após desmontagem prévia da caldeira ou grupo térmico com meios manuais e mecânicos e carga mecânica do material desmontado para camião ou contentor.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt38cbh011gg

Ud

Caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia.

1,000

2.218.763,64

2.218.763,64

mt38cbh015f

Ud

Sistema de depuração de gases procedentes da combustão, com isolamento incorporado, formado por vários ciclones axiais ligados em paralelos, com ligações anti-vibração, para caldeira de biomassa Biomatic BioControl "HERZ".

1,000

292.694,42

292.694,42

mt38cbh085q

Ud

Sistema de elevação da temperatura de retorno acima de 55°C, composto por válvula reguladora e bomba de circulação modelo TOP S40/10, para evitar condensações e deposições de fuligem no interior da caldeira, "HERZ".

1,000

106.391,60

106.391,60

mt38cbh100i

Ud

Arranque e formação no manuseamento de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

45.439,71

45.439,71

mt38cbh051d

Ud

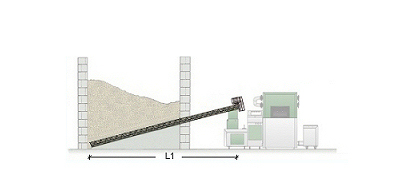

Extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", para sistema de alimentação de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

244.068,70

244.068,70

mt38cbh058b

m

Alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U", para sistema de alimentação de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

32.956,85

32.956,85

mq04cag010a

h

Camião com grua de carga máxima 6 t.

1,362

1.205,12

1.641,37

mo002

h

Oficial de 1ª instalador de aquecimento.

59,267

66,79

3.958,44

mo094

h

Ajudante de instalador de aquecimento.

59,267

42,60

2.524,77

mo104

h

Operário não qualificado construção.

0,631

40,40

25,49

%

Meios auxiliares

2,000

2.948.464,99

58.969,30

%

Custos indirectos

3,000

3.007.434,29

90.223,03

Custo de manutenção decenal: 1.393.945,79MT nos primeiros 10 anos.

Total:

3.097.657,32

UNIDADE DE OBRA ZTB020: SUBSTITUIÇÃO DE CALDEIRA DE AQUECIMENTO POR CALDEIRA DE BIOMASSA "HERZ", PARA A COMBUSTÃO DE PELLETS.

CARACTERÍSTICAS TÉCNICAS

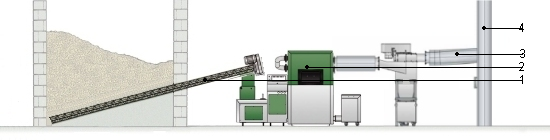

Reabilitação energética de edifício através da substituição de caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia, com sistema de alimentação de pellets, para caldeira de biomassa série Biomatic BioControl, composto por extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", 1 m de alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U" e conduto para a evacuação dos produtos da combustão, que liga a caldeira com a chaminé existente. Incluindo desmontagem da caldeira ou grupo térmico existente, com meios manuais e mecânicos, após desconexão prévia das redes de abastecimento e evacuação e obturação das condutas ligadas aos elementos; desmontagem de acessórios, suportes de fixação e bancada metálica de apoio, se existir, limpeza de restos, remoção e carga mecânica para camião ou contentor. Totalmente montada, ligada e colocada em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

15 01 01

Embalagens de papel e cartão.

3,263

4,351

17 02 01

Madeira.

3,701

3,365

Embalagens:

6,964

7,715
