ZVC020

m²

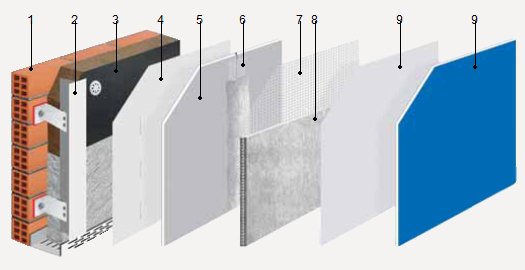

Sistema de fachada ventilada Placotherm V "PLACO", de placas de cimento, para revestimento exterior de fachada existente.

9.599,30MT

Reabilitação energética de fachada, através de sistema de fachada ventilada Placotherm V "PLACO", com DAU nº 14/089 A, formado por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes e criando uma caixa de ar, sobre a que se aparafusa uma placa Aquaroc 13 de 12,5 mm de espessura, com tratamento de juntas através de fita de juntas CMALL 160 e argamassa de juntas Webertherm Base; coloca-se entre os suportes e os perfis o isolamento de painel semi-rígido de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,7 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado topo a topo, fixado mecanicamente sobre fachada existente; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar; e malha de reforço CMALL 160, tudo aderido com argamassa polimérica de altas prestações reforçada com fibras, Webertherm Base, cor cinzento; e aplica-se como reboco, uma camada de primário regulador da absorção Weber CS e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota. Inclusive parafusos e fixações. Totalmente montado. O preço não inclui a preparação da superfície suporte.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt12ple300a

Ud

Suporte de sustentação de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

0,460

499,80

229,91

mt12ple310a

Ud

Suporte de retenção de alumínio extrudido de liga 6063 e tratamento térmico T-66, com isolamento de polipropileno de 5 mm de espessura, para ruptura de ponte térmica, "PLACO", de 65 mm de comprimento.

1,390

387,52

538,65

mt12plt100

Ud

Bucha de nylon com parafuso de aço galvanizado com cabeça hexagonal, "PLACO", de 10 mm de diâmetro e 80 mm de comprimento, para fixação de suportes.

2,315

166,24

384,85

mt16lvi030aihh

m²

Painel semi-rígido de lã mineral, Ecovent VN 035 "ISOVER", segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,7 m²°C/W, condutibilidade térmica 0,035 W/(m°C).

1,050

674,55

708,28

mt16aaa020eb

Ud

Fixação mecânica para painéis isolantes de lã de rocha, colocados directamente sobre a superfície suporte.

4,000

18,56

74,24

mt16aaa030

m

Fita autocolante para vedação de juntas.

0,440

27,16

11,95

mt12plp300

m

Perfil em T de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

732,50

607,98

mt12plp310

m

Perfil em L de alumínio extrudido de liga 6063 e tratamento térmico T-66, "PLACO", de 1,8 mm de espessura, fornecido em barras de 6 m de comprimento.

0,830

551,41

457,67

mt12plt060

Ud

Parafuso autoperfurante de aço inoxidável para suporte, "PLACO", com cabeça hexagonal, de 19 mm de comprimento.

4,630

90,35

418,32

mt15mvp010a

m

Membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar "PLACO", de 175 µm de espessura e 60 g/m², de 0,01 m de espessura de ar equivalente face à difusão de vapor de água, segundo NP EN 1931, estanquidade à água classe W1 segundo EN 1928, (Euroclasse E de reacção ao fogo, segundo NP EN 13501-1), fornecida em rolos de 1,50x50 m, segundo NP EN 13859-2.

1,100

363,30

399,63

mt12plq010a

m²

Placa de cimento de alto rendimento, Aquaroc 13 "PLACO", de 12,5x1200x900 mm.

1,050

2.907,36

3.052,73

mt12plq020b

Ud

Parafuso THTPF 38 "PLACO", com cabeça de trombeta, de 38 mm de comprimento, para instalação de placas de cimento sobre perfis.

20,000

6,71

134,20

mt28mpc020a

kg

Argamassa polimérica de altas prestações reforçada com fibras, Webertherm Base, "WEBER", cor cinzento, composta de cimento cinzento, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais, para aplicar com palustra, para a fixação e regularização de placas de isolamento térmico, tipo GP CSIII W2, segundo EN 998-1.

7,500

75,91

569,33

mt28fvp010a

m

Fita de juntas de malha de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

25,000

25,58

639,50

mt28fvp020a

m

Malha de reforço de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

1,100

235,05

258,56

mt28pcc060q

kg

Primário regulador da absorção Weber CS Plus "WEBER", cor branca, gama Estándar, composto de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais, impermeável à água da chuva e permeável ao vapor de água.

0,200

387,35

77,47

mt28mac020gaa

kg

Argamassa acrílica Webertene Stilo "WEBER", cor branca, gama Estándar, acabamento em gota, composta de cargas minerais, resinas em dispersão aquosa, pigmentos orgânicos, fungicidas e aditivos especiais; para aplicar com pistola de projecção. Segundo NP EN 15824.

2,500

279,05

697,63

mo054

h

Oficial de 1ª montador de isolamentos.

0,148

101,30

14,99

mo101

h

Ajudante de montador de isolamentos.

0,148

73,13

10,82

mo052

h

Oficial de 1ª montador de sistemas de fachadas pré-fabricadas.

0,713

101,30

72,23

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,713

73,13

52,14

%

Custos directos complementares

2,000

9.411,08

188,22

Custo de manutenção decenal: 1.391,90MT nos primeiros 10 anos.

Total:

9.599,30

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação

EN 998-1:2010

1.6.2011

1.6.2012

4

Especificação de argamassas para alvenarias — Parte 1: Argamassas para rebocos interiores e exteriores

EN 15824:2009

1.4.2010

1.4.2011

Especificações para rebocos exteriores e estuques interiores baseados em ligantes orgânicos

UNIDADE DE OBRA ZVC020: SISTEMA DE FACHADA VENTILADA PLACOTHERM V "PLACO", DE PLACAS DE CIMENTO, PARA REVESTIMENTO EXTERIOR DE FACHADA EXISTENTE.

CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de fachada, através de sistema de fachada ventilada Placotherm V "PLACO", com DAU nº 14/089 A, formado por estrutura metálica de alumínio extrudido de montantes verticais de perfis em T e em L, de 1,8 mm de espessura com uma modulação de 600 mm, fixada ao suporte base com suportes e criando uma caixa de ar, sobre a que se aparafusa uma placa Aquaroc 13 de 12,5 mm de espessura, com tratamento de juntas através de fita de juntas CMALL 160 e argamassa de juntas Webertherm Base; coloca-se entre os suportes e os perfis o isolamento de painel semi-rígido de lã mineral, Ecovent VN 035, segundo EN 13162, de 60 mm de espessura, revestido numa das suas faces com um véu preto, resistência térmica 1,7 m²°C/W, condutibilidade térmica 0,035 W/(m°C), colocado topo a topo, fixado mecanicamente sobre fachada existente; entre os perfis e a placa exterior será colocada uma membrana altamente transpirante impermeável à água da chuva, Tyvek Estándar; e malha de reforço CMALL 160, tudo aderido com argamassa polimérica de altas prestações reforçada com fibras, Webertherm Base, cor cinzento; e aplica-se como reboco, uma camada de primário regulador da absorção Weber CS e uma camada de argamassa acrílica Webertene Stilo, de 2 a 3 mm de espessura, cor branca, gama Estándar, acabamento em gota. Inclusive parafusos e fixações. Totalmente montado.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

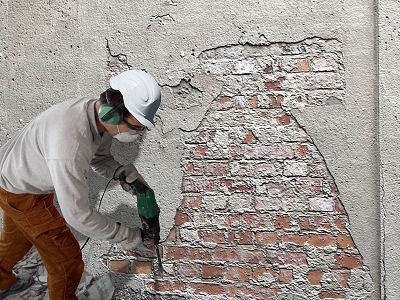

O preço não inclui a preparação da superfície suporte.

Código LER

Tipo

Peso (kg)

Volume (l)

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,121

0,202

17 04 02

Alumínio.

0,054

0,036

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,037

0,691

17 02 03

Plástico.

0,033

0,055

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,139

0,093

Resíduos gerados:

1,384

1,077

17 02 03

Plástico.

0,070

0,117

Embalagens:

0,070

0,117

Total resíduos:

1,454

1,193
