HBA010

kg

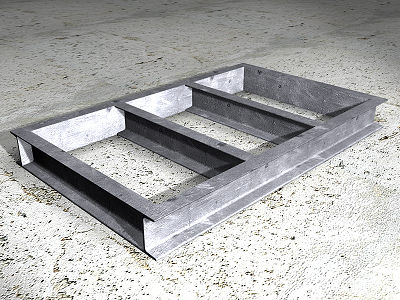

Aço laminado a quente para base.

59,07MT

Aço S275JR (Fe430), laminado a quente, das séries IPN, IPE, HEB, HEA, HEM, UPN e barra metálica, com camada de primário anticorrosivo, trabalhado em oficina e fixado através de soldadura, para base de apoio de maquinaria.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt07ala200a

kg

Perfil de aço EN 10025 S275JR, das séries IPN, IPE, HEB, HEA, HEM, UPN e chapa, laminado a quente, para aplicações estruturais. Elaborado em oficina e colocado em obra.

1,000

49,54

49,54

mt27pfi010

l

Primário de secagem rápida, formulado com resinas alquídicas modificadas e fosfato de zinco.

0,010

331,68

3,32

mq08sol020

h

Equipamentos e elementos auxiliares para soldadura eléctrica.

0,023

84,34

1,94

mo047

h

Oficial de 1ª montador de estruturas metálicas.

0,025

90,15

2,25

mo094

h

Ajudante de montador de estruturas metálicas.

0,013

66,40

0,86

%

Custos directos complementares

2,000

57,91

1,16

Total:

59,07

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 10025-1:2004

1.9.2005

1.9.2006

2+

Produtos laminados a quente de aços de construção não ligados – Parte 1: Condições técnicas gerais de fornecimento

UNIDADE DE OBRA HBA010: AÇO LAMINADO A QUENTE PARA BASE.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de aço EN 10025 S275JR, laminado a quente, das séries IPN, IPE, HEB, HEA, HEM, UPN e barra metálica, com camada de primário anticorrosivo, através da aplicação de duas demãos com uma espessura mínima da película seca de 30 microns por demão, excepto na zona em que devam realizar-se soldaduras em obra, numa distância de 100 mm desde a borda da soldadura, para base de apoio de maquinaria. Incluindo p/p de preparação em oficina de superfícies em grau SA 2 1/2 segundo EN ISO 8501-1, preparação de bordos, cortes, peças especiais, despontes, soldaduras e reparação em obra dos defeitos originados por razões de transporte, manipulação ou montagem, com o mesmo grau de preparação de superfícies e acabamento.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Peso nominal medido segundo documentação gráfica de Projecto.

FASES DE EXECUÇÃO.

Limpeza e preparação do plano de apoio. Marcação dos eixos. Colocação e fixação provisória. Aprumo e nivelamento. Execução das uniões. Reparação de defeitos superficiais.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Determinar-se-á, a partir do peso obtido em balança oficial das unidades chegadas à obra, o peso das unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

0,023

0,011
