EHY090

m

Reparação de remate de laje de betão armado, à base de cimento.

3.534,01MT

Reparação de remate de laje de betão armado, de altura 30 cm, através de picagem do betão deteriorado com martelo eléctrico; saneamento das armaduras que ficaram a descoberto com projecção a seco de jacto de partículas de material abrasivo (silicato de alumínio); aplicação de primário, Implarest C "GRUPO PUMA", à base de cimento, para a protecção de armaduras de aço e ligante entre argamassas frescas e betão endurecido, com 1 kg/m² de consumo médio; restituição da parte afectada através da aplicação por bombagem de argamassa fluída autocompactável reforçada com fibras, de alta resistência mecânica e retracção compensada, Morcemrest MH "GRUPO PUMA", com uma resistência à compressão aos 28 dias maior ou igual a 45 N/mm² e um módulo de elasticidade maior ou igual a 20000 N/mm², classe R4 segundo NP EN 1504-3, em camada de 80 mm de espessura média, de consistência fluida.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt08lim050

l

Dissolvente de tricloroetileno, para óleos, gorduras e resinas.

0,030

350,56

10,52

mt08lim010a

kg

Abrasivo para limpeza através de jacto a pressão, formado por partículas de silicato de alumínio.

1,050

9,17

9,63

mt09rep030a

kg

Primário, Implarest C "GRUPO PUMA", à base de cimento, inertes seleccionados, polímeros e aditivos, para a protecção e passivação de armaduras de aço, e como ligante entre argamassas de reparação e betão existente, segundo NP EN 1504-7.

0,300

308,78

92,63

mt28mrp030a

kg

Argamassa fluída autocompactável reforçada com fibras, de alta resistência mecânica e retracção compensada, Morcemrest MH "GRUPO PUMA", com uma resistência à compressão aos 28 dias maior ou igual a 45 N/mm² e um módulo de elasticidade maior ou igual a 20000 N/mm², classe R4 segundo NP EN 1504-3, composta por cimentos especiais, inertes seleccionados, aditivos especiais e fibras sintéticas, aplicada em espessuras de 20 a 100 mm, para reparar elementos construtivos de betão.

50,400

60,80

3.064,32

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,200

303,35

60,67

mt50spa101

kg

Pregos de aço.

0,009

89,83

0,81

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

923,87

12,01

mq05mai030

h

Martelo pneumático.

0,309

111,00

34,30

mq05pdm110

h

Compressor portátil diesel média pressão 10 m³/min.

0,154

188,27

28,99

mq08lch010

h

Equipamento de jacto de areia à pressão.

0,034

77,81

2,65

mq06pym010

h

Misturadora-bombeadora para argamassas e gessos projectados, de 3 m³/h.

0,005

216,57

1,08

mo020

h

Oficial de 1ª construção.

1,003

85,86

86,12

mo113

h

Operário não qualificado construção.

1,003

60,81

60,99

%

Custos directos complementares

2,000

3.464,72

69,29

Custo de manutenção decenal: 680,30MT nos primeiros 10 anos.

Total:

3.534,01

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 1504-7:2006

1.6.2007

1.1.2009

Produtos e sistemas para a proteção e reparação de estruturas de betão — Definições, requisitos, controlo da qualidade e avaliação da conformidade — Parte 7: Proteção contra a corrosão das armaduras

EN 1504-3:2005

1.10.2006

1.1.2009

Produtos e sistemas para a proteção e reparação de estruturas de betão — Definições, requisitos, controlo da qualidade e avaliação da conformidade — Parte 3: Reparação estrutural e não-estr utural

UNIDADE DE OBRA EHY090: REPARAÇÃO DE REMATE DE LAJE DE BETÃO ARMADO, À BASE DE CIMENTO.

CARACTERÍSTICAS TÉCNICAS

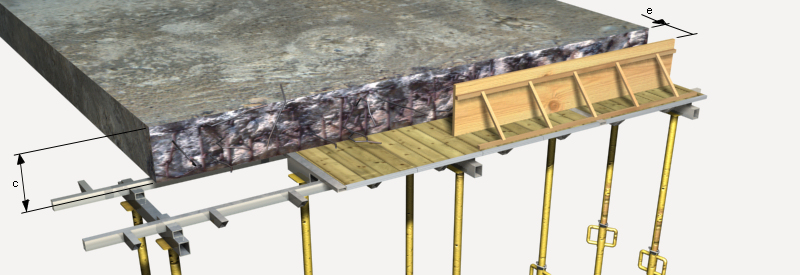

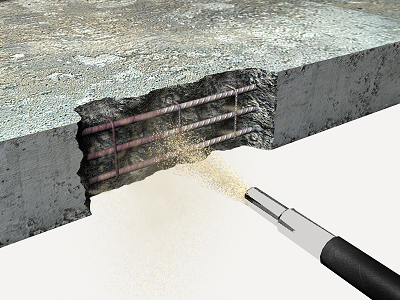

Reparação de remate de laje de betão armado, de altura 30 cm, através de picagem do betão deteriorado com martelo eléctrico, eliminando o betão em mau estado até alcançar as armaduras; saneamento das armaduras que ficaram a descoberto com projecção a seco de jacto de partículas de material abrasivo (silicato de alumínio), eliminando a sujidade superficial, a ferrugem e todas as substâncias que possam diminuir a aderência entre as armaduras e o material de reparação a aplicar, até alcançar um grau de preparação Sa 2 ½ segundo EN ISO 8501-1; aplicação manual de primário, Implarest C "GRUPO PUMA", à base de cimento e resinas sintéticas, para a protecção e passivação de armaduras de aço, e como ligante entre argamassas de reparação e betão existente, garantindo a aderência entre ambos, com 1 kg/m² de consumo médio; restituição da parte afectada através da aplicação através de bombagem de argamassa fluída autocompactável reforçada com fibras, de alta resistência mecânica e retracção compensada, Morcemrest MH "GRUPO PUMA", com uma resistência à compressão aos 28 dias maior ou igual a 45 N/mm² e um módulo de elasticidade maior ou igual a 20000 N/mm², classe R4 segundo NP EN 1504-3, composta por cimentos especiais, inertes seleccionados, aditivos especiais e fibras sintéticas, em camada de 80 mm de espessura média, de consistência fluida. Incluindo p/p de limpeza dos restos de betão aderidos às armaduras, eliminação do pó gerado durante os trabalhos, limpeza prévia com dissolução de tricloroetileno para eliminar gorduras e óleos; transporte, montagem e desmontagem de equipamento de projecção, humedecimento prévio da superfície de betão, preparação da mistura de primário, montagem e desmontagem do sistema de cofragem e equipamento de mistura e bombagem para argamassas, cura, recolha do material projectado e os restos gerados, armazenamento, remoção e carga manual dos restos gerados para camião ou contentor.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Comprimento medido segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

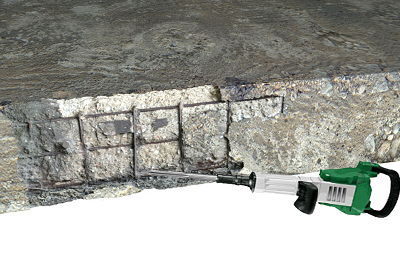

Marcação da zona a sanear. Picagem da superfície com martelo eléctrico. Limpeza da superfície suporte. Aplicação do dissolvente de gorduras. Montagem e preparação do equipamento de projecção. Aplicação mecânica do jacto abrasivo. Desmontagem do equipamento de projecção. Humedecimento da superfície suporte. Preparação da mistura de primário. Aplicação do produto de primário. Montagem do sistema de cofragem. Preparação da mistura de argamassa. Aplicação da argamassa. Cura. Desmontagem do sistema de cofragem. Remoção e acumulação dos restos gerados. Carga manual do entulho gerado para camião ou contentor.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida da chuva até que o produto tenha ganho presa.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o comprimento realmente executado segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,063

0,042

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,064

0,709

17 02 01

Madeira.

1,656

1,505

17 04 05

Ferro e aço.

0,129

0,061

Resíduos gerados:

2,912

2,318

15 01 01

Embalagens de papel e cartão.

0,710

0,947

17 02 03

Plástico.

0,153

0,255

17 02 01

Madeira.

0,202

0,184

Embalagens:

1,065

1,385

Total resíduos:

3,977

3,704
