| Grupo de bombagem para edifícios | ||
| IFD010 | Grupo de bombagem para edifícios | |
|
Grupo de bombagem, formado por 3 bombas centrífugas electrónicas de 4 etapas, verticais, com roletes, difusores e todas as peças em contacto com o meio de impulsão de aço inoxidável, ligação em aspiração de 2", ligação em impulsão de 2", fecho mecânico independente do sentido de rotação, unidade de regulação electrónica para a regulação e comutação de todas as bombas instaladas com variador de frequência integrado, com ecrã para indicação dos estados de trabalho e da pressão actual e botão monocomando para a introdução da pressão nominal e de todos os parâmetros, memória para historiais de trabalho e de erros e interface para integração em sistemas GTC, motores de rotor seco com uma potência nominal total de 3,3 kW, 3770 r.p.m. nominais, alimentação trifásica (400V/50Hz), com protecção térmica integrada e contra funcionamento a seco, protecção IP55, isolamento classe F, vaso de expansão de membrana de 8 l, válvulas de corte e antirretorno, pressostato, manómetro, sensor de pressão, base, colectores de aço inoxidável. Incluindo tubos entre os distintos elementos e acessórios. Totalmente montado, ligado e colocado em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento. Sem incluir a instalação eléctrica. | ||
Preço |
|
Exportação |
 |
UNIDADE DE OBRA IFD010: GRUPO DE BOMBAGEM PARA EDIFÍCIOS.
CARACTERÍSTICAS TÉCNICAS
Grupo de bombagem, formado por 3 bombas centrífugas electrónicas de 4 etapas, verticais, com roletes, difusores e todas as peças em contacto com o meio de impulsão de aço inoxidável, ligação em aspiração de 2", ligação em impulsão de 2", fecho mecânico independente do sentido de rotação, unidade de regulação electrónica para a regulação e comutação de todas as bombas instaladas com variador de frequência integrado, com ecrã para indicação dos estados de trabalho e da pressão actual e botão monocomando para a introdução da pressão nominal e de todos os parâmetros, memória para historiais de trabalho e de erros e interface para integração em sistemas GTC, motores de rotor seco com uma potência nominal total de 3,3 kW, 3770 r.p.m. nominais, alimentação trifásica (400V/50Hz), com protecção térmica integrada e contra funcionamento a seco, protecção IP55, isolamento classe F, vaso de expansão de membrana de 8 l, válvulas de corte e antirretorno, pressostato, manómetro, sensor de pressão, base, colectores de aço inoxidável. Incluindo tubos entre os distintos elementos e acessórios. Totalmente montado, ligado e colocado em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento. Sem incluir a instalação eléctrica.
CRITÉRIO DE MEDIÇÃO DE PROJECTO
Número de unidades previstas, segundo documentação gráfica de Projecto.
CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA
DO SUPORTE.
Será verificado que a sua localização corresponde com a de Projecto e que a zona de colocação está completamente acabada.
PROCESSO DE EXECUÇÃO
FASES DE EXECUÇÃO.

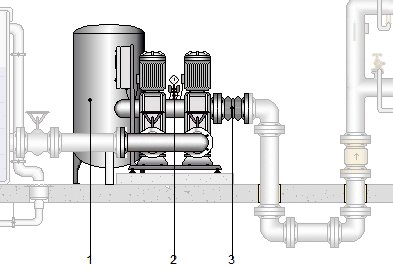

Marcação. Fixação do depósito. Colocação e fixação do grupo de bombagem. Colocação e fixação de tubagens e acessórios. Ligações da bomba com o depósito. Ligação. Colocação em funcionamento.
CONDIÇÕES DE FINALIZAÇÃO.
A regulação da pressão será a adequada.
CONSERVAÇÃO E MANUTENÇÃO.
Será protegido frente a golpes e salpicos.
CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO
Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.
